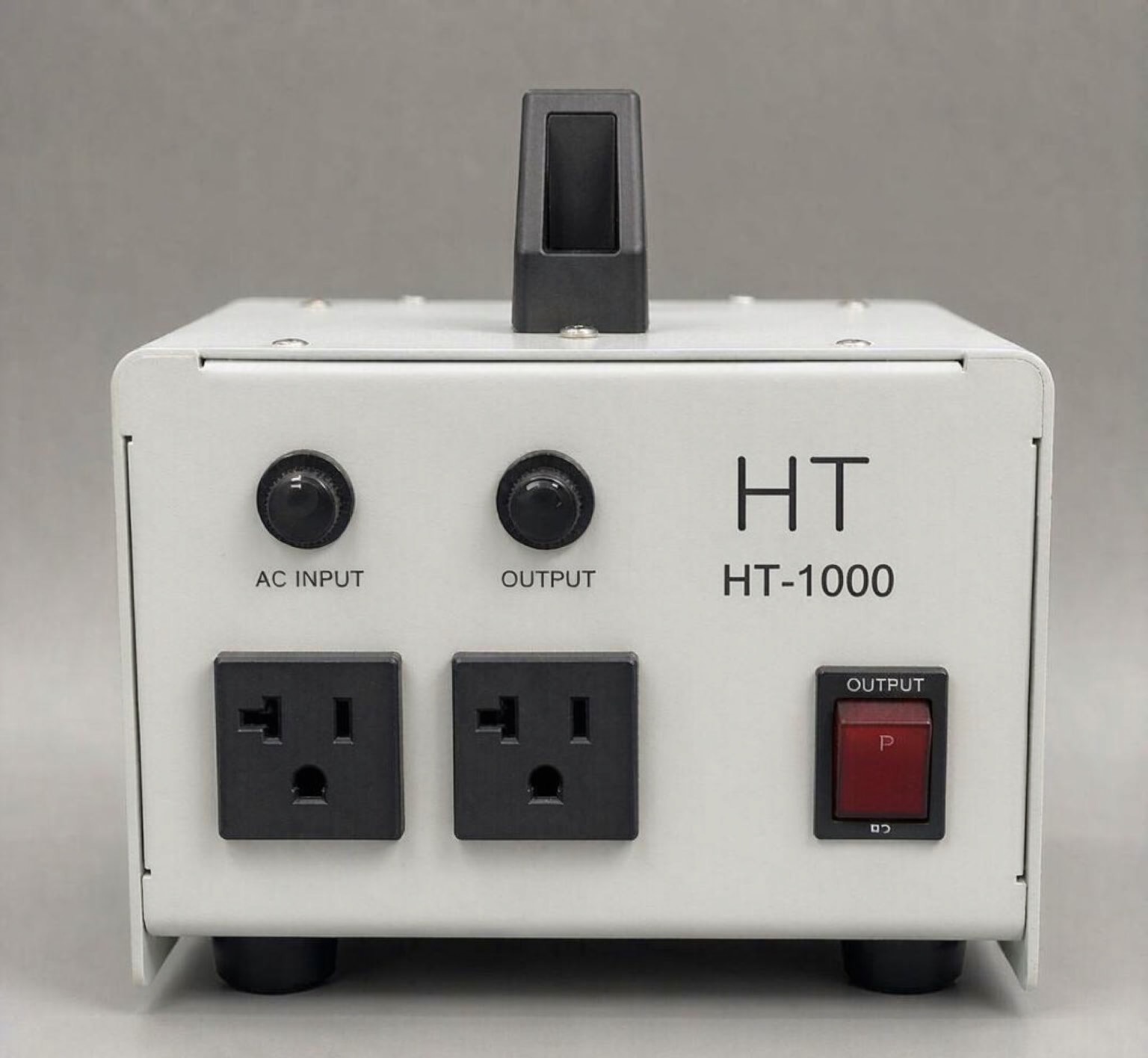

HT-1000 环形隔离变压器 120V转120V

                     HT-1000 环形隔离变压器 120V转120V

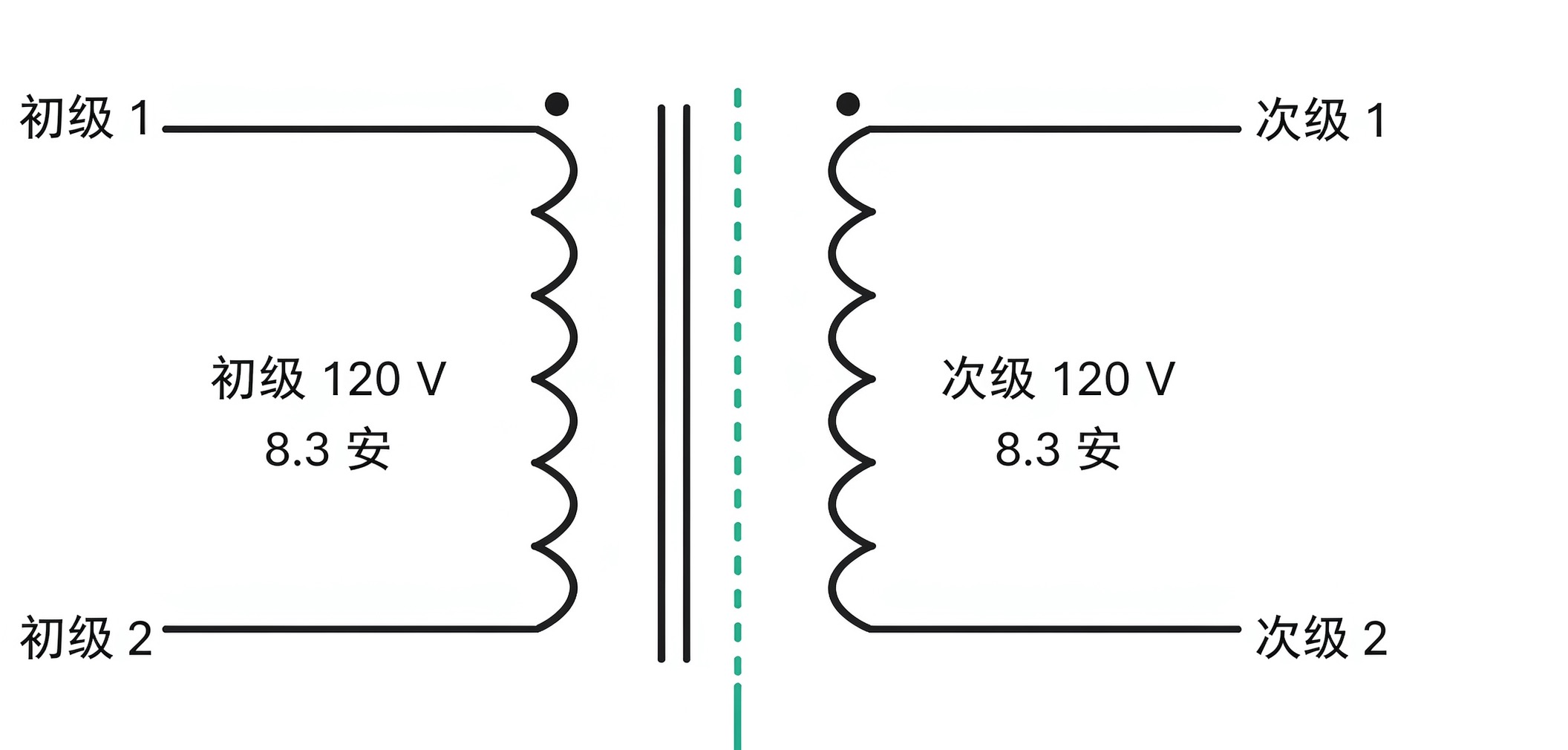

HT-1000系列1KVA 120V变120V 的环形隔离变压器，本质是一台1:1 隔离变压器，它把市电 120V 通过磁耦合传给负载，输入侧和输出侧没有电气直连，输出形成一个“浮地”参考。

下面按“它能解决什么”和“具体用在哪”两条线讲清楚。

一、这台机器的关键参数边界

· 容量：1000 VA ≈ 120V × 8.3A

· 连续负载建议：按 60%~70% 降额使用，实际稳定带载约 600~800W 更稳妥

· 感性/浪涌负载（电机、功放开机冲击、变压器类）：再降额到 400~500W 级别

· 频率：确认是 50Hz 还是 60Hz，或宽频 50/60Hz 兼容

· 核心优点：环形磁芯 = 低漏磁、低嗡声、高效率、小体积

二、它真正解决的 4 类问题

1. 打断地环路（最常用场景）

多台设备共用地线时，地电位差会沿屏蔽层产生环流，表现为：

· 音频里的“交流哼声（hum）”

· 示波器/采集卡的漂移和毛刺

· 工业现场莫名其妙的通信误码

隔离变压器把输出侧对地“悬空”，地环路直接断开。

2. 降低共模噪声

带静电屏蔽层（Faraday shield）的型号能显著衰减电网里的高频共模干扰，让精密模拟电路、ADC、传感器读数更干净。

3. 维修/带电作业的安全边界

修功放、修电源板、修老设备时，次级不接地，技术人员误碰一端不会形成“火线→人体→大地”回路，降低触电风险。

注意：隔离≠绝对安全，双手同时碰火线和零线仍会触电，只是比直接接市电安全一档。

4. 浮地参考需求

某些医疗、实验室、测试工装需要把“地”定义在自己系统里，而不是绑死在建筑大地上。

三、典型应用场景

 高端音频 / 录音棚 / Hi-Fi

· 胆机、DAC、前级、黑胶唱放、专业调音台供电

· 消除“接地哼声”，降低背景噪底

· 环形磁芯本身漏磁小，不会给唱头/话筒引入磁场干扰

 实验室 / 测试测量

· 示波器、信号源、频谱仪、精密电源供电

· 电子维修工作台（修 120V 市电设备时的隔离供电）

· 数据采集、应变片、桥式传感器等微弱信号系统

 医疗 / 牙科设备

· 监护仪、B超、牙科椅、理疗设备

· 必须选医疗级：低泄漏电流（<100µA）、带静电屏蔽、符合 IEC 60601-1 / UL 60601-1

· 普通工业隔离变压器≠医疗级，不能混用

 工业控制 / 自动化

· PLC 控制柜、数控机床、伺服驱动、变频器周边敏感控制回路

· 传感器、称重模块、工业相机供电

· 抑制变频器/继电器带来的地弹和共模干扰

 IT / 通信 / 广播

· 小型机房设备、广播发射前端、直播切换台

· 配合 UPS 使用，进一步净化供电参考

· 数据中心边缘节点、通信设备后端隔离供电

维修 / 研发bench

· 120V 市电设备带电检修

· 老设备、进口设备、无接地极设备的安全供电

· 教学实验室学生操作台

四、选型和避坑要点

五、小结

HT-1000  120V/120V 环形隔离变压器 = 不给电压换挡，只给电源“换参考系”：

修设备用它保命，听音频用它除哼，做测量用它提精度，上产线用它抗干扰，进诊所用它过安规。

备注：环形变压器输入和输出电压、容量根据需求可以定制。
