SG-25KVA三相400V变单相230V隔离变压器

SG-25KVA三相400V变单相230V隔离变压器

产品介绍

SG-25KVA三相400V进，单相230V出，属于SG系列干式三相变单相隔离变压器，本质是把三相400V系统的电能通过电磁耦合转到单一相230V输出，同时一二次绕组电气隔离。这种"三相进、单相出"如果三个初级绕组都承载、均衡取流，其实是Scott（斯考特）接法的变种，不是简单"取一相+隔离"——后者会让三相负载不平衡，前者则三相均衡。

产品定位

SG系列是低压（≤1000V）干式隔离变压器，采用多线圈结构，一二次绕组间彼此绝缘，既变压又隔离，还能抑制干扰、滤除部分谐波。25kVA 是中小功率段，适合给单相230V欧标负载从400V三相系统取电。

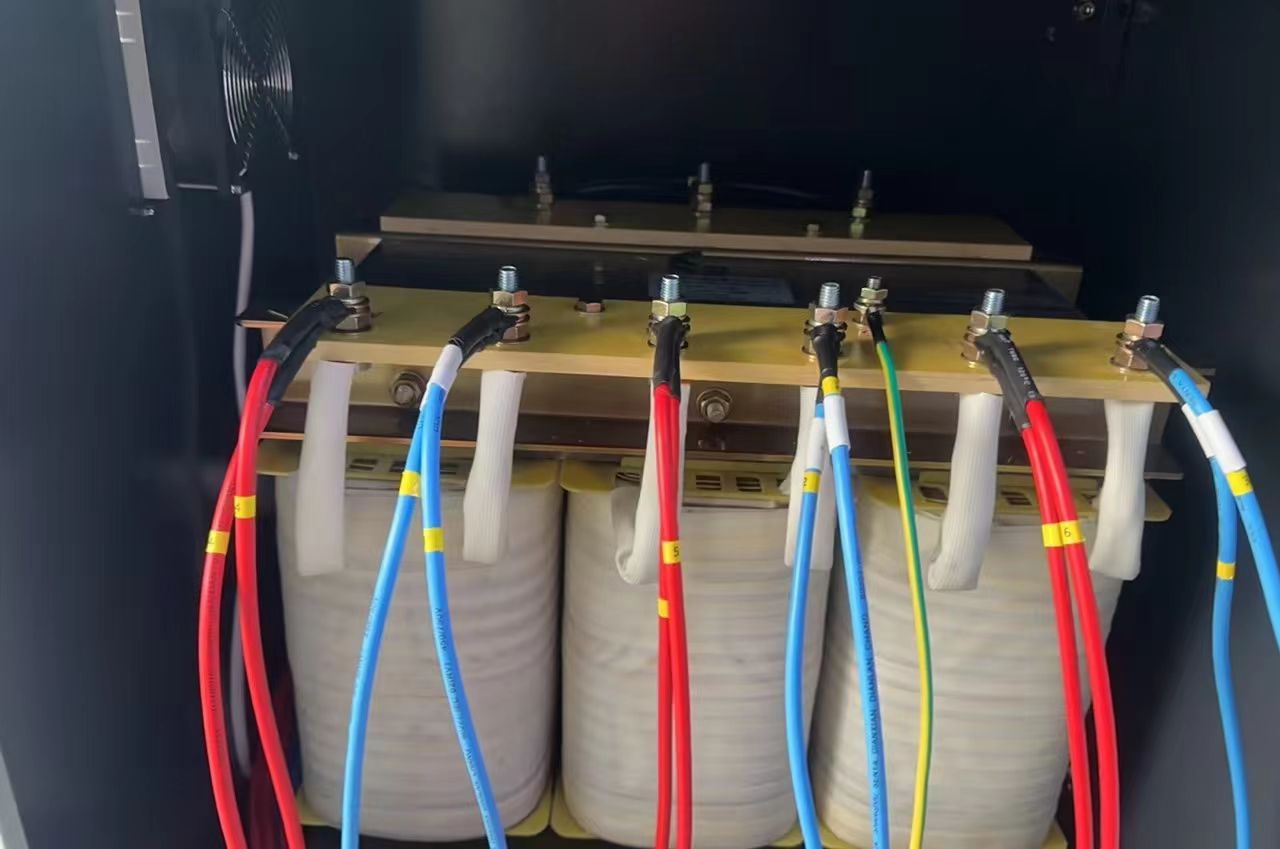

结构特点

• 铁芯：冷轧取向硅钢片叠积，0.35mm      片厚，低空载损耗
• 绕组：漆包铜线（PEW/UEW 等，F/H 耐温），圆筒/椭圆筒式结构
• 绝缘：耐高温绝缘纸，阻燃防潮
• 接线：初级三相（Δ 或 Y 接，Dyn11 / Yyn0 可选），次级单相两线 230V；
• 外壳：可选带壳/不带壳，带壳加电压表、过流保护，可无人值守

主要作用

1. 电气安全隔离：一二次绕组绝缘隔离，避免触电和地环流
2. 电压匹配：400V 三相系统 → 230V 单相欧标负载（机床控制回路、PLC、照明、单相电机等）
3. 抑制干扰：对共模噪声、浪涌、部分谐波有一定衰减
4. 平衡三相负载（Scott 接法时）：三相均衡取流，不会因单相负载拖垮某一相

典型应用

进出口设备配套（欧标230V单机）、机床/印刷/刺绣设备控制回路、光伏逆变与UPS旁路、轨道交通、医院、机场、工矿企业输配电。

注意事项：

• 联结组：Dyn11 抗三次谐波优于 Yyn0，带非线性负载（整流、变频）优先 Dyn11
• 绝缘等级：F 够用，长期满载或环境热选 H
• 带不带壳：现场有防护要求就带壳加表计；柜内安装可不带壳省空间
• 次边要不要抽头：比如 230/115V 双输出，欧标设备常需要
